仕様・寸法・規格

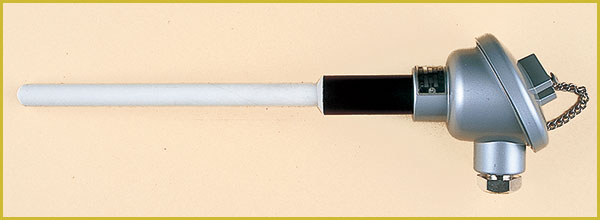

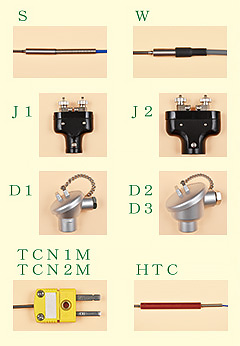

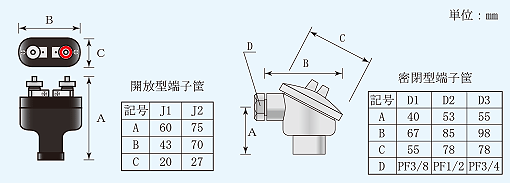

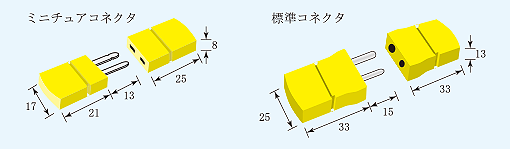

端子筐　寸法/コネクター

接続部

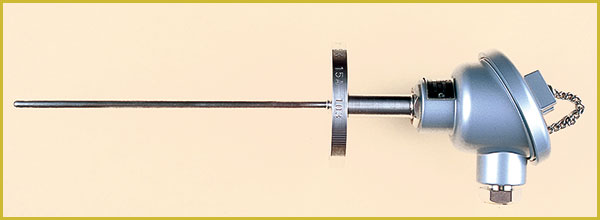

【31～38】固定フランジ

記号	呼圧力	呼径 A	外径 d1φ	厚さ t	ボルトピッチサークル1φ	ボルト孔φ
31	5kg/cm²	10	75	9	55	12
32		15	80	9	60	12
33		20	85	10	65	12
34		25	95	10	75	12
35	10kg/cm²	10	90	12	65	15
36		15	95	12	70	15
37		20	100	14	75	15
38		25	125	14	90	19

標準：フラット座

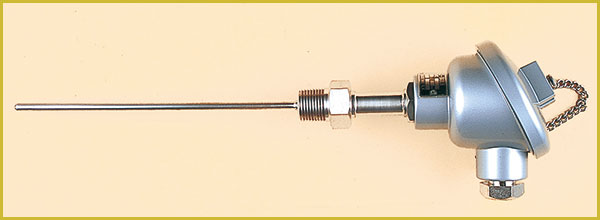

【51～56】固定ネジ

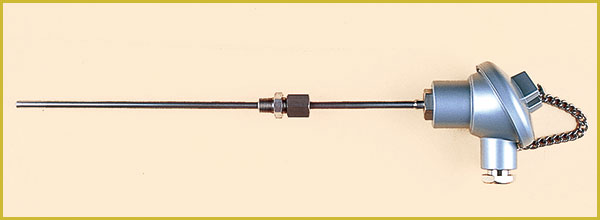

【61～64】コンプレッションフィッティング

標準：R（テーパーネジ）

総合カタログ掲載16ページ

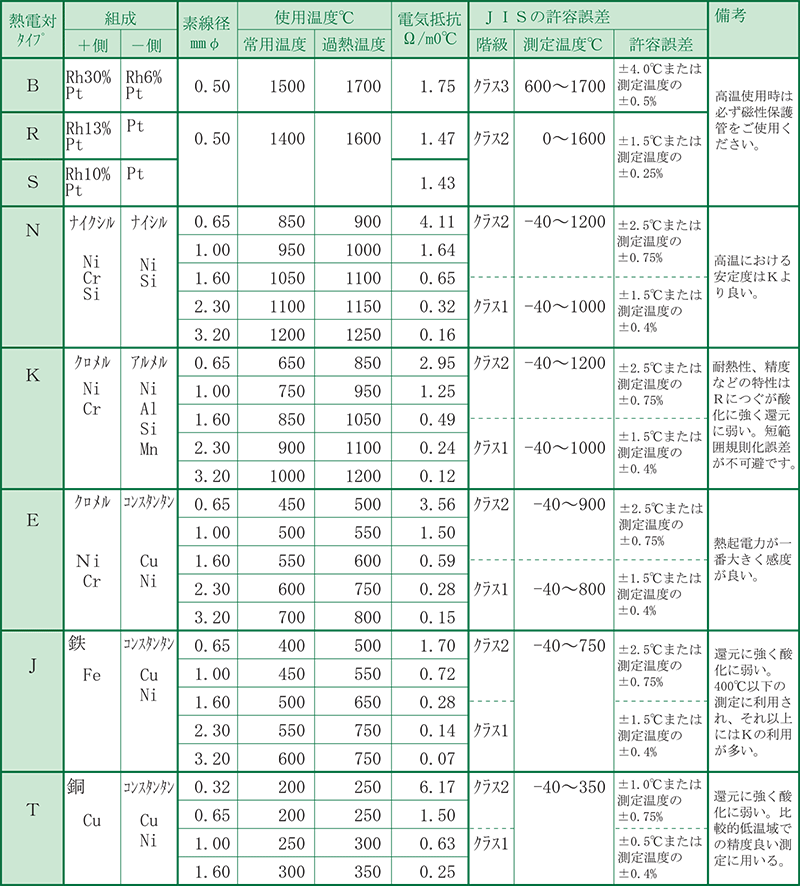

・常用温度とは、空気中において連続使用できる温度の限度をいいます。
・過熱温度とは、必要上やむをえない場合に、短時間使用できる温度の限度をいいます。

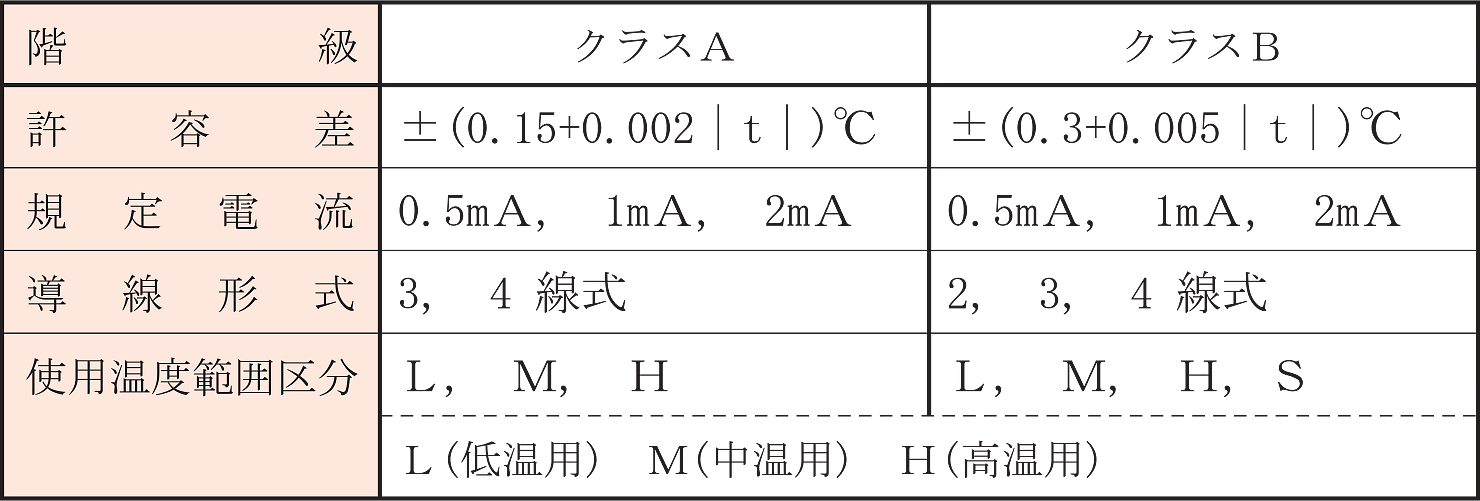

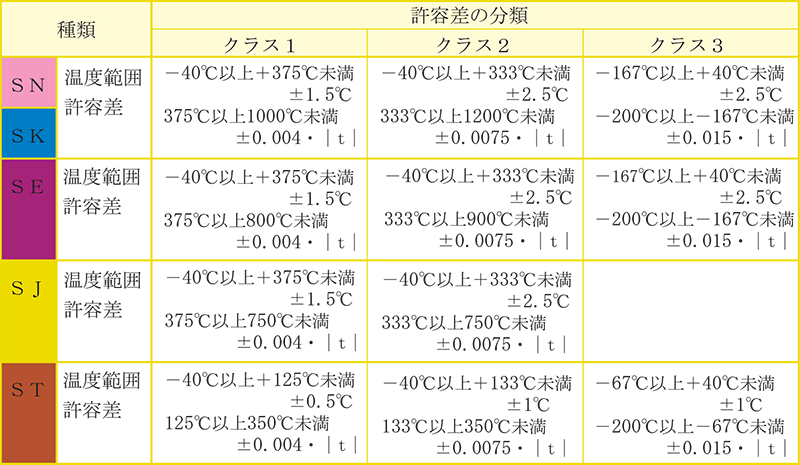

・許容差とは、熱起電力を基準熱起電力表によって換算した温度から、測定接点の温度を引いた値の許される最大限度をいいます。また、許容差は℃あるいは％のどちらか大きな値とします。
・上記以外に、素線径の細いもの太いもの、帯状のものなどがあります。

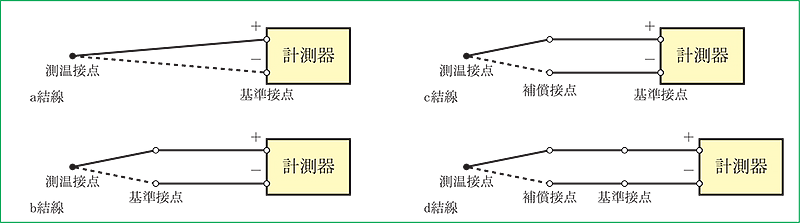

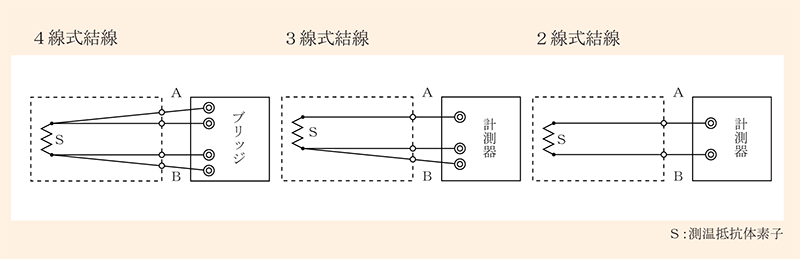

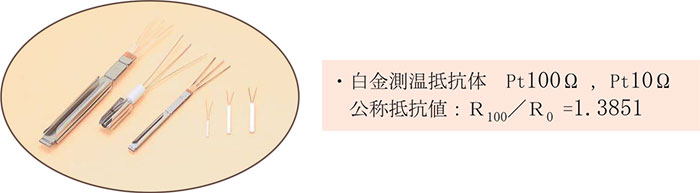

■結線図

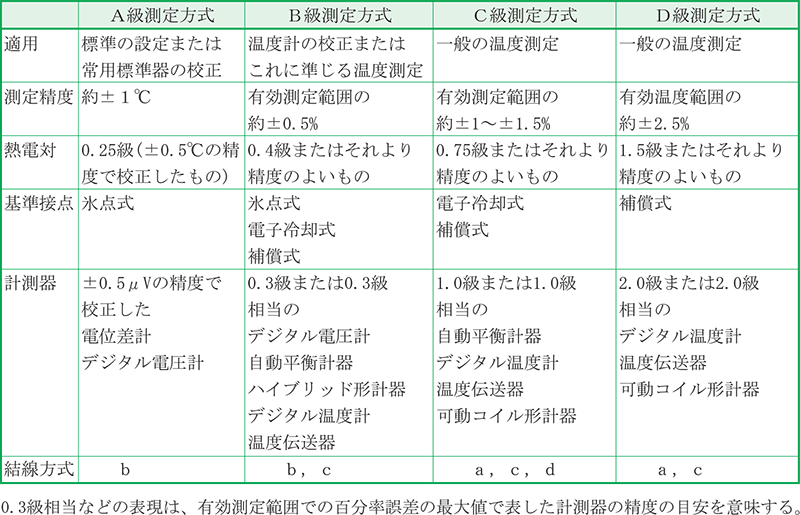

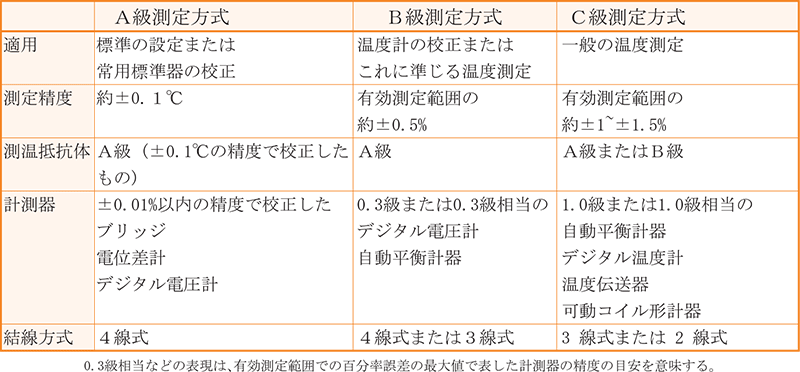

■標準測定方法

■結線図

■標準測定方式
