シース型（熱電対・測温抵抗体）

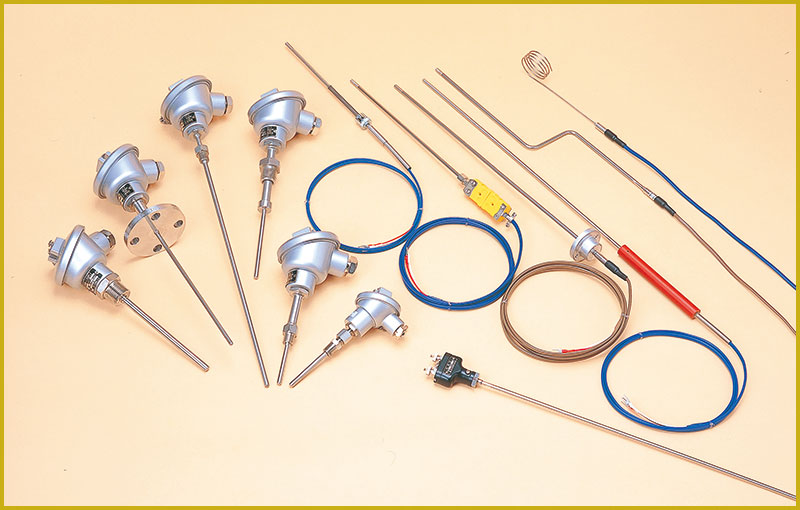

TSCシース熱電対

シース熱電対

強度、応答性、耐熱性などに優れた特性を持った汎用的な熱電対になります。

仕様

【標準仕様】

  • ・シース材質：SUS316
  • ・接続部：タイプK=S，タイプT=W
  • ・感温部形状：U（非接地型）
  • ・補償導線：タイプK=ガラス被覆，タイプT=ビニール被覆
  • ・端末：4Y

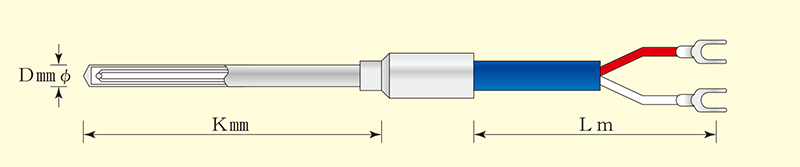

【注文記号】
  • シース熱電対
  • タイプ，D寸法
  • K寸法
  • L寸法
  • 端末
【標準型番記入例】
  • TSC
  • K3.2
  • 300
  • 2m
  • TSC
  • T1.6
  • 200
  • 3m

※表は横にスクロールできます

常用温度表（℃） 金属シース材質　A:SUS316/B:インコネル（NCF600）
シース外径mmφ 0.5 1.0, 1.6 3.2 4.8 6.4 8.0
シース材質 A B A B A B A B A B A B
熱電対種類 SK 600 650 750 800 900 800 1000 900 1050
SE 600 650 750 800 900 800 900 800 900
SJ 400 450 650 750 750 750
ST 300 300 350 350 350 350

カタログ総合カタログ掲載10ページ

TSRシース測温抵抗体

シース測温抵抗体

強度、耐熱性、耐蝕性などに優れた特性を持ち、高精度な計測ができます。

仕様

【標準仕様】

  • ・シース材質：SUS316
  • ・シース外径：TSR=φ3.2，TSA=φ1.6
  • ・エレメント：Pt100Ω（シングル）
  • ・接続部：W
  • ・導線：ビニール被覆
  • ・端末：4Y

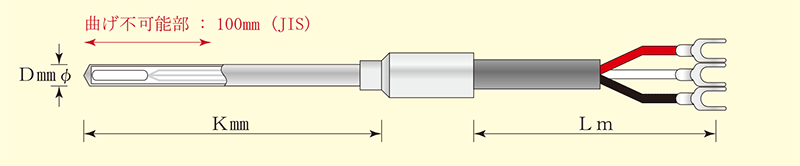

【注文記号】
  • シース測温抵抗体
  • D寸法
  • K寸法
  • L寸法
  • 端末
【標準型番記入例】
  • TSR
  • 3.2
  • 300
  • 2m
  • TSA
  • 1.6
  • 200
  • 2m
図
寸法

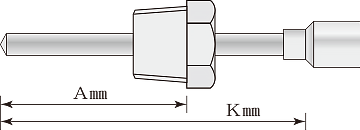

※フランジ付、固定ネジ付等はA寸法、サイズ等の
指定が必要になります。
仕様・寸法・規格ページを参照してください。

カタログ総合カタログ掲載11ページ
