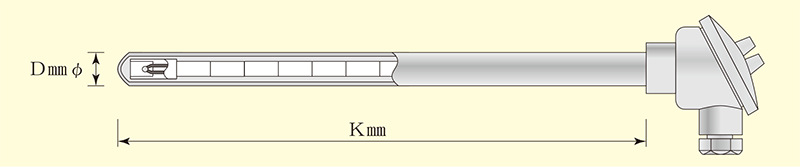

熱電対素線、保護管、端子箱を組み合わせた、機械的強度、高温測定等に用いられる熱電対です。

【標準仕様】

• ・タイプ：K
• ・端子筐：D1，D2

【注文記号】

• 組立型熱電対
• 外径
• K寸法
• 材質
• タイプ，素線径
• 接続部

【標準型番記入例】

• TAC
• 10
• 300
• 304
• K1.0
• D1

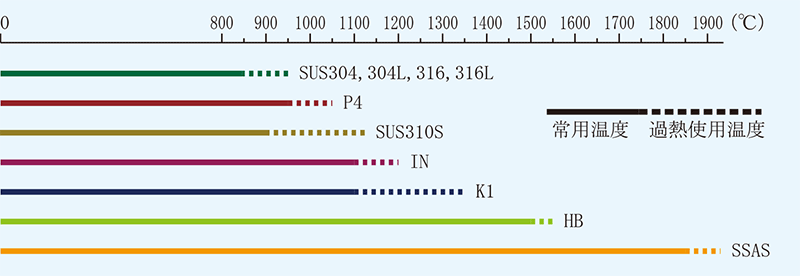

	記号	材質	特徴
金属保護管	304	SUS304	イオウ、還元ガスに弱い
	304L	SUS304L	304の溶接劣化を改善したもの
	316	SUS316	304より耐酸、耐アルカリ性を向上させたもの
	316L	SUS316L	316の溶接劣化を改善したもの
	310S	SUS310S	高温で酸化に対して強い耐熱鋼
	P4	サンドヴィックP4	参加、還元炎に強い
	K1	カンタルA1	高温において酸化に強いがもろくなる
	IN	インコネルNCF600	高温において酸化、還元のいずれにも強い
磁性管	HB	アルミナ1種	JIS1種　アルミナ55%
	SSAS	再結晶アルミナ	JIS0種　アルミナ99.5%

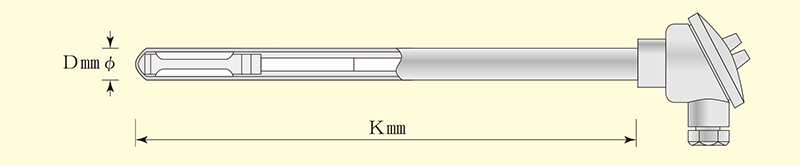

抵抗素子、保護管、端子箱を組み合わせた、機械的強度を要する箇所に用いられる測温抵抗体です。

【標準仕様】

• ・エレメント：Pt100Ω
• ・端子筐：D1，D2

【注文記号】

• 組立型測温抵抗体
• 外径
• K寸法
• 材質
• エレメント
• 接続部

【標準型番記入例】

• TAR
• 10
• 300
• 304
• Pt100
• D1

	記号	材質	特徴
金属保護管	304	SUS304	イオウ、還元ガスに弱い
	304L	SUS304L	304の溶接劣化を改善したもの
	316	SUS316	304より耐酸、耐アルカリ性を向上させたもの
	316L	SUS316L	316の溶接劣化を改善したもの
	310S	SUS310S	高温で酸化に対して強い耐熱鋼
