変換・延長ケーブル補償導線

変換・延長熱電対用ケーブル

熱電対用ケーブル

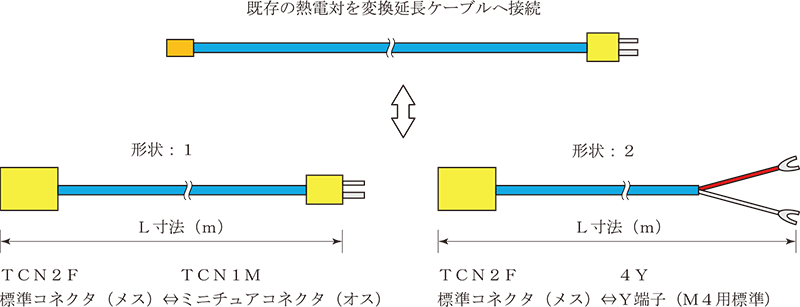

熱電対端末形状を変換、延長する際に使用するケーブルになります。
接続側コネクタ（メス）を標準タイプのサイズにしておりますので、標準またはミニチュア、
どちらのプラグも接続できます。

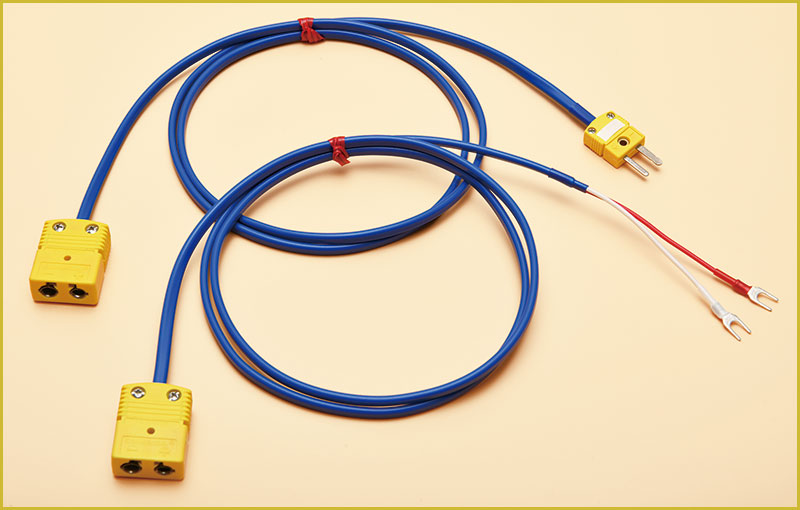

熱電対用変換・延長ケーブル

【標準仕様】

  • ・ケーブル：φ0.65フッ素樹脂被覆（TN），0.5sqビニール被覆（タイプK=VX，タイプT=TX）
  • ・タイプ：K，T
【注文記号】
  • 片側1，片側2
  • L寸法
  • タイプ
【型番記入例】
  • TCN2F1M
  • 2
  • TNK
  • TCN2F4Y
  • 3
  • VX

カタログ総合カタログ掲載14ページ

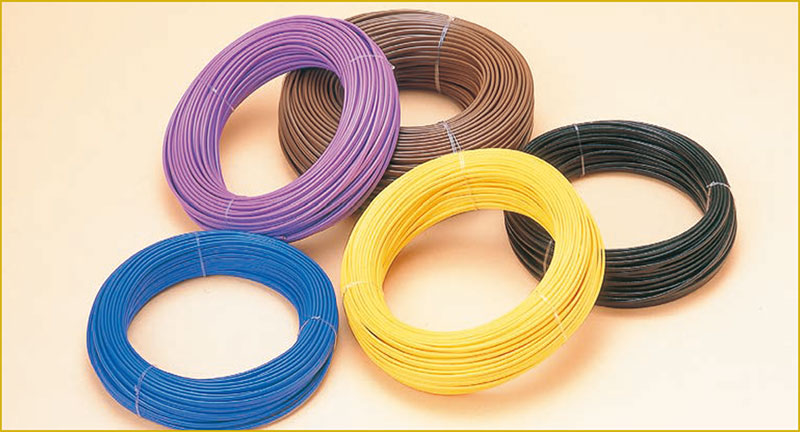

W補償導線

補償導線

許容差とは、補償導線の熱起電力の値から、組合せて使用する熱電対の規準熱起電力の値を引いた
値の、許される最大限度をいいます。
一般用Gはビニール系、耐熱用Hはガラス系です。

※表は横にスクロールできます

組合せて使用する
熱電対の種類		 記号 組成 許容差 μV 使用区分 使用温度範囲℃ 最大往復
抵抗 Ω/m
タイプ 区分1 区分2 +側芯線 -側芯線 クラス1 クラス2
R RX Cu CuNi - ±30 一般用G 0～90 0.1
±60 耐熱用H 0～150
K KX NiCr Ni ±60 ±100 一般用G -20～90 2.5
耐熱用H 0～150
WX Fe CuNi - ±100 耐熱用H 0～150 1.2
VX Cu 一般用G 0～90 1.0
E EX NiCr CuNi ±120 ±200 一般用G -20～90 3.0
耐熱用H 0～150
J JX Fe CuNi ±85 ±140 一般用G -20～90 1.4
耐熱用H 0～150
T TX Cu CuNi ±30 ±60 一般用G 0～90 1.2
耐熱用H 0～150

※表は横にスクロールできます

【記号】
被覆材質		 芯線サイズ（mm2） 仕上外径（mm）
WX-H-05 【WX-H-05】
ガラス		 0.5 4.0×2.3
WX-H-05S 【WX-H-05S】
ガラス外シールド		 0.5 4.5×2.8
VX-G-05 【VX-G-05】
ビニール		 0.5 5.2×3.0
VX-G-05S 【VX-G-05S】
ビニール内シールド		 0.5 6.0×3.8
【注文記号】
  • 記号，使用区分，芯線，シールド
  • 長さ
【型番記入例】
  • WX-H-05S
  • 10m

カタログ総合カタログ掲載15ページ
